Две машины. Одна тарелка. Два совершенно разных результата. Когда целью является точность, разница между трехвалковой и четырехвалковой прокатной машиной не является академической — она измеряется в миллиметрах, проценте брака и том, проходит ли цилиндр проверку с первого раза.
Прямой ответ: выигрыш в точности при четырех бросках
При той же толщине пластины 4-рулонный прокатная машина стабильно обеспечивает более жесткие допуски на круглость, чем 3-валковый асимметричный станок , обычно достигая отклонений в пределах 1–2 мм на листе средней и тяжелой толщины по сравнению с 2–4 мм на сопоставимом трехвалковом агрегате. Этот зазор существует потому, что в конструкции с 4 валками используется верхний прижимной валок и два боковых ролика, которые прочно удерживают лист на месте на протяжении всего цикла гибки, устраняя проскальзывание листа и ошибки при перемещении, типичные для асимметричных машин с 3 валками.

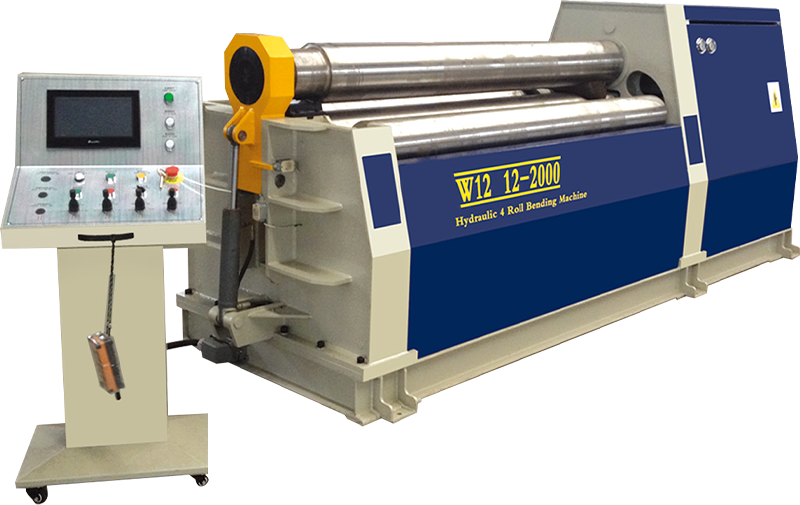

прокатный станок с ЧПУ
Если ваш проект требует точных цилиндрических или конических форм с минимальной погрешностью отклонения от круглой формы, более надежным выбором будет четырехвалковая машина. Однако хорошо обслуживаемая 3-валковая асимметричная машина по-прежнему может соответствовать приемлемым допускам для менее требовательных применений — часто при значительно меньших инвестициях.
Почему конфигурация рулона меняет все
Основная причина разницы в точности заключается в том, как каждая машина обрабатывает пластину во время формовки. В асимметричной машине с тремя валками используется один верхний валок и два регулируемых боковых валка, при этом лист зажимается только с одной стороны. Оператору приходится перемещать пластину вручную, чтобы согнуть переднюю и заднюю кромки, и каждое изменение положения приводит к небольшой ошибке выравнивания.
Напротив, четырехвалковая машина зажимает лист между верхним и нижним прижимным валком, в то время как два боковых валка выполняют фактическую гибку. Поскольку пластину никогда не нужно освобождать и перемещать, вся последовательность формования происходит под постоянным и постоянным давлением.
Зажим и проскальзывание пластины
Проскальзывание во время прокатки является одной из наиболее частых причин несоответствия размеров. В асимметричной установке с тремя валками лист может слегка смещаться при прохождении между валками, особенно вблизи краев. Конфигурация с 4 валками существенно снижает этот риск, поэтому производители прецизионных цилиндров предпочитают ее, несмотря на более высокую стоимость.
Плоскостность кромок и предварительная гибка
Еще одним фактором точности является плоская развернутая часть, оставленная по краям пластины. На трехвалковой асимметричной машине обычно остается некоторая плоская кромка, если только оператор не выполнит отдельный проход предварительной гибки, что увеличивает время и человеческие ошибки. Прижимные ролики 4-валковой машины автоматически минимизируют этот плоский участок, обеспечивая более равномерную кривизну от края до края за один проход.
Зазор точности не является фиксированным — он увеличивается с увеличением толщины пластины, поскольку более толстый материал требует более равномерного распределения усилия по всей поверхности зажима.
Данные о точности в зависимости от толщины пластины
Полевые данные, собранные в типичных производственных цехах, показывают измеримый разрыв между двумя типами машин в разных диапазонах толщины, основанный на стандартных условиях промышленных испытаний.
| Толщина пластины | 3-валковый асимметричный | 4-ролл |
|---|---|---|
| 6 мм | 1,5 мм | 0,8 мм |
| 12 мм | 2,5 мм | 1,2 мм |
| 20 мм | 3,5 мм | 1,8 мм |
| 30 мм | 4,2 мм | 2,1 мм |
По мере увеличения толщины односторонний зажимной механизм 3-валковой асимметричной машины с трудом поддерживает постоянное давление на более широкую поверхность листа. Конструкция 4-валкового станка с двойным зажимом компенсирует это за счет равномерного распределения усилия зажима, что является значительным преимуществом при работе с сосудами под давлением и судостроении.
Роль управления ЧПУ
Помимо конфигурации валков, важную роль в конечной точности играют системы управления. Многие современные 4-валковые машины теперь предлагаются в качестве листопрокатный станок с чпу , где расположение валков, угол гибки и скорость подачи управляются с помощью компьютерного числового управления, а не ручной регулировки, что устраняет большую часть зависящих от оператора отклонений, которые затрагивают трехвалковые асимметричные машины с ручным управлением.
Повторяемость во всех производственных циклах
В производстве повторяемость часто имеет большее значение, чем точность единичных изделий. Четырехвалковый станок с ЧПУ может хранить программы гибки и повторять одни и те же положения валков для сотен деталей, обычно в пределах 0,5 мм от исходной настройки. Трехвалковая асимметричная машина с ручным управлением, даже под управлением опытного специалиста, имеет тенденцию показывать большую вариативность от детали к детали.
Обратная связь и коррекция в реальном времени
Некоторые высококлассные 4-валковые системы включают в себя датчики в реальном времени, которые измеряют кривизну во время прокатки и автоматически регулируют давление для корректировки отклонений до того, как деталь будет закончена — возможность замкнутого контура, редко встречающаяся на 3-валковых асимметричных станках начального уровня.
Практические факторы, влияющие на реальную точность
Конструкция машины задает теоретический потолок точности. Несколько практических факторов определяют, насколько близко магазин находится к нему в повседневной работе.
- Опыт оператора и знание органов управления конкретной машины.
- Износ валков и частота технического обслуживания, поскольку изношенные валки создают нестабильное трение.
- Консистенция материала, включая изменение толщины внутри самой пластины.
- Температура окружающей среды, которая может повлиять на жесткость материала во время холодной прокатки.
- График калибровки для станков с ЧПУ, поскольку дрейф датчика со временем снижает прирост точности.
Сопоставление точности взвешивания с затратами
Повышение точности с помощью 4-валкового станка требует более высоких первоначальных инвестиций. При исследовании цена прокатного станка с чпу В различных диапазонах покупатели обычно обнаруживают, что 4-валковые агрегаты с ЧПУ стоят на 30–60 % дороже, чем сопоставимые 3-валковые асимметричные машины аналогичного тоннажа, что отражает дополнительный прижимной валок, более сложную гидравлику, а в моделях с ЧПУ — управляющее программное обеспечение и пакет датчиков.
Когда дополнительные затраты оправданы
Для сосудов под давлением, компонентов аэрокосмической промышленности или любых деталей со строгими допусками по круглости точность, достигнутая с помощью 4-валкового станка, обычно окупается за счет уменьшения количества брака и доработок. Цех, который сокращает доработку с 8% до 2% на крупносерийной цилиндрической линии, может компенсировать разницу в цене в течение одного-двух лет.
Когда 3-валковая машина остается лучшим выбором
Для общего производства, воздуховодов или проектов, где допустимы допуски 3–4 мм, асимметричная машина с 3 валками остается экономически эффективной. Более простая механическая конструкция также означает снижение затрат на долгосрочное обслуживание и упрощение устранения неполадок.
Итоговое сравнение
| Фактор | 3-валковый асимметричный | 4-ролл |
|---|---|---|
| Допуск округлости | Умеренный | Высокий |
| Плоскостность кромок | Требуется предварительный проход по гибке | Минимальный плоский край |
| Повторяемость | Зависит от оператора | Согласованность, особенно с ЧПУ |
| Первоначальная стоимость | Нижний | Высокийer |
Заключительная рекомендация
Если ваша работа требует точной округлости, минимального сплющивания кромок и высокой повторяемости в ходе производственного цикла, 4-рулонный rolling machine, particularly a CNC-controlled model, offers a clear accuracy advantage на трехвалковой асимметричной машине при той же толщине листа. Это преимущество становится более выраженным по мере увеличения толщины материала, что делает 4-валковые машины предпочтительным выбором для производства толстолистовой продукции с высокими допусками. Прежде чем принимать решение, взвесьте это преимущество с более высокими затратами, дополнительной сложностью обслуживания и фактическими требованиями вашего магазина.
